سقف چادری | سازه چادری
سقف چادری (که در منابع انگلیسی با عنوان Tensile Fabric Structure یا Fabric Roof شناخته میشود) نوعی سازهی معماری است که اساس آن بر استفاده از نیروی کشش در غشا یا پارچه استوار است. در این سیستم، پارچههای مقاوم مانند PVC روکشدار یا PTFE با کمک کابلها و پروفیلهای فلزی کشیده میشوند و شکلی پایدار و زیبا ایجاد میکنند. به همین دلیل این سازهها را در دستهی سازههای غشایی قرار میدهند.
تاریخچهی این فناوری به استفادهی بشر از چادرهای عشایری برمیگردد؛ جایی که انسانها با کشیدن پارچه روی تیرها، سرپناهی سبک و مقاوم میساختند. اما در معماری مدرن، این سیستم به لطف نوآوریهای مهندسی معمارانی چون فری اُتو (Frei Otto) توسعه یافت و بهویژه در طراحی استادیومها، نمایشگاهها و فضاهای عمومی محبوب شد.
کاربردهای سقف چادری بسیار متنوعاند:
ایجاد سایه و سقف در فضاهای باز مانند رستورانها و کافیشاپها
پوشش سالنهای ورزشی و نمایشگاهی
استفاده در پروژههای شهری و گردشگری برای زیباسازی و بهرهبرداری بیشتر از فضاهای عمومی
طراحی سازههای موقت یا دائم با هزینه و زمان اجرای کمتر نسبت به سقفهای سنتی
به نقل از وبسایت ArchDaily:
سازههای چادری به دلیل توانایی در پوشش دهانههای بزرگ با حداقل متریال، تحولی در معماری معاصر ایجاد کردهاند.
انواع سقف چادری (از نظر فرم و ساختار)

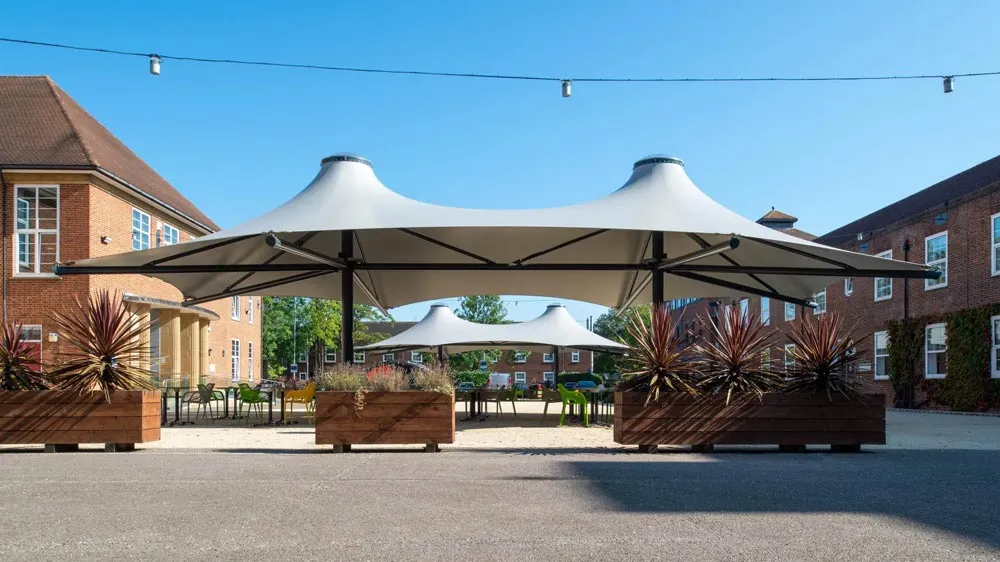

فرم مخروطی (Conical Form)
فرم مخروطی یکی از رایجترین انواع سقف چادری است که بهوسیله یک یا چند نقطه اوج در مرکز شناخته میشود. این نوع سازه بهدلیل شیب طبیعی، باران و برف را بهراحتی دفع میکند و برای فضاهای باز مثل آلاچیقها، ورودی مراکز خرید و سایبانهای موقت بسیار مناسب است. ظاهر آن ساده اما چشمنواز است و حس استحکام و سبکی را همزمان منتقل میکند.

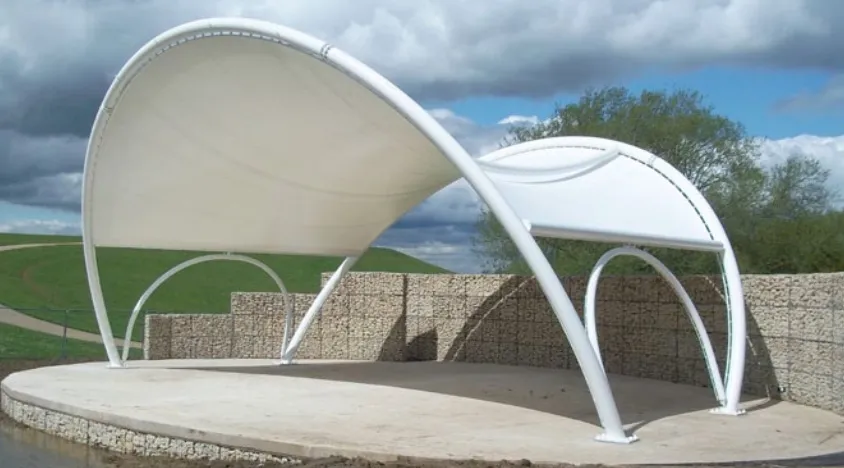

فرم زیناسبی (Saddle Form)
این فرم با دو انحنای متقاطع (یک بخش محدب و یک بخش مقعر) ساخته میشود و از نظر معماری جلوهای پویا و مدرن دارد. سقف زیناسبی توانایی پوشش دهانههای بزرگ بدون نیاز به ستونهای میانی را دارد و در پروژههایی مانند سالنهای نمایشگاهی، مراکز فرهنگی و فضاهای عمومی شهری بسیار مورد استفاده قرار میگیرد.

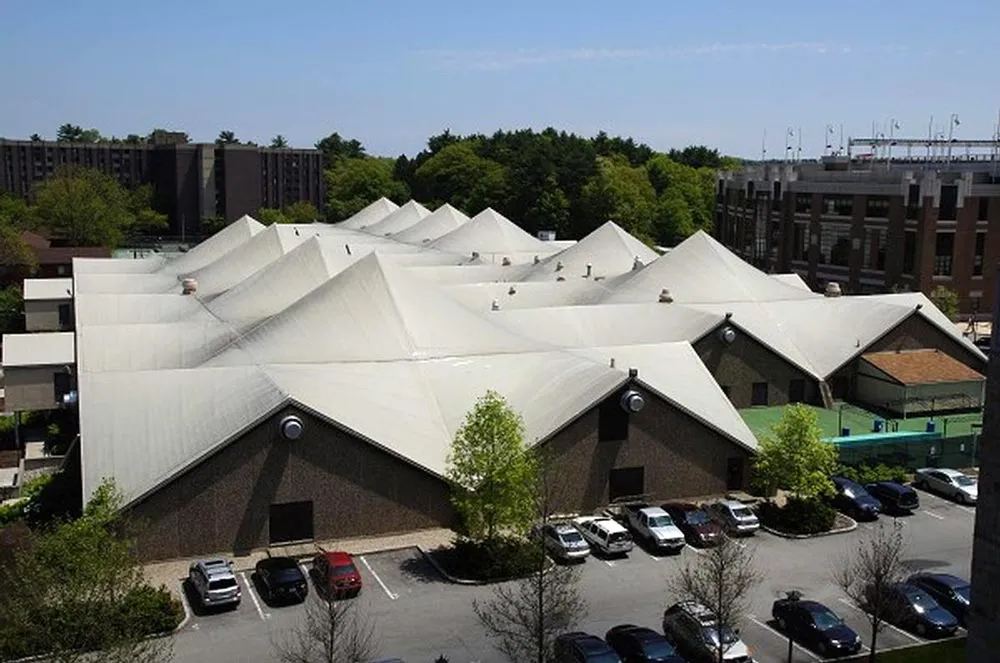

فرم هایپار (Hypar – Hyperbolic Paraboloid)
فرم هایپار یا دوانحنایی با ترکیب سطوح مقعر و محدب شکل میگیرد. این فرم علاوه بر زیبایی بصری، مقاومت بالایی در برابر باد و نیروهای جانبی دارد. به همین دلیل برای استادیومها، مراکز ورزشی، آمفیتئاترهای روباز و پروژههای شاخص شهری بسیار کاربرد دارد. هایپار نمادی از معماری مدرن با الهام از قوانین طبیعت است.

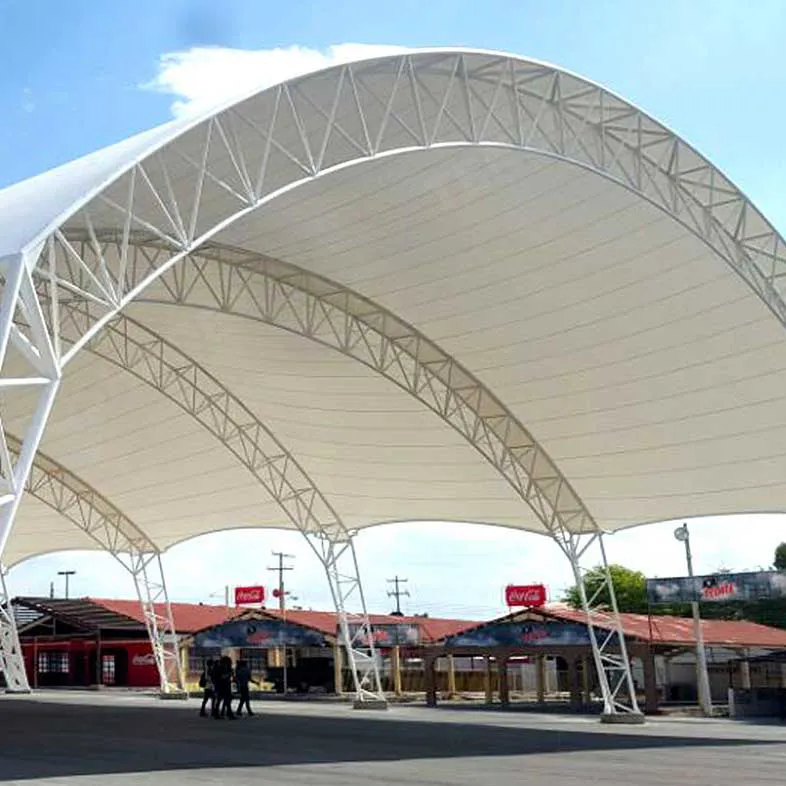

فرم قوسی (Arched Form)
در فرم قوسی، پارچه بر روی یک یا چند قوس فلزی کشیده میشود و فضایی ساده و کارآمد ایجاد میکند. این نوع طراحی بهخاطر ظاهر کلاسیک و اجرای سریع، گزینهای محبوب برای پارکینگها، گذرگاههای عابر، سولههای موقت و سایبانهای طولی است. فرم قوسی علاوه بر زیبایی، مقاومت مناسبی در برابر باد و باران دارد و نگهداری آن نیز آسان است.

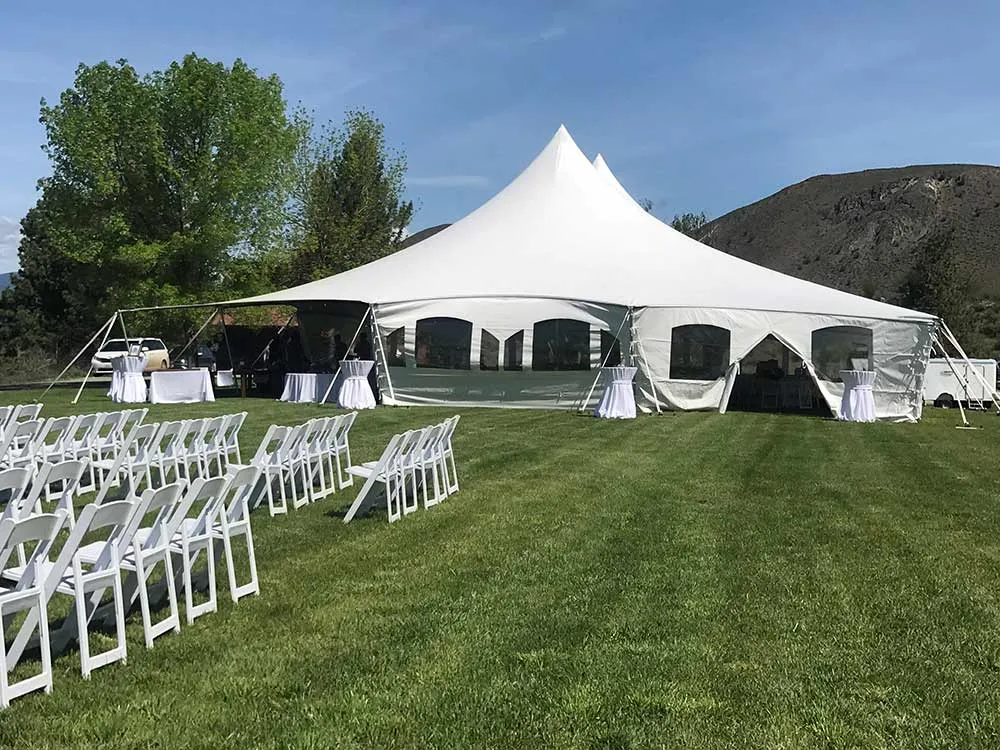

فرم خیمهای (Tent Form)
این فرم الهامگرفته از چادرهای عشایری است و با استفاده از چند نقطه اوج در ارتفاعهای مختلف ساخته میشود. فرم خیمهای علاوه بر ظاهر سنتی و خاطرهانگیز، بهدلیل شیب زیاد در دفع باران و برف بسیار مؤثر است. این فرم بیشتر در آلاچیقها، محوطههای تفریحی، جشنوارهها و فضاهای نمایشگاهی کاربرد دارد. ترکیب سنت و مدرنیته در این فرم، آن را به انتخابی جذاب برای پروژههای فرهنگی و گردشگری تبدیل کرده است.
فرم | ویژگیها | مزایا | معایب | کاربردها |
مخروطی (Conical) | یک یا چند نقطه اوج در مرکز، شبیه خیمه سنتی | – تخلیه آسان باران و برف – پایداری خوب- ظاهر ساده و زیبا | – محدودیت در ابعاد بزرگ – تنوع کمتر در فرمدهی | آلاچیق، ورودی ساختمان، سایبان مراکز تجاری |
زیناسبی (Saddle) | دو انحنای متقاطع (محدب و مقعر) | – جلوه مدرن و پویا – پوشش دهانههای وسیع بدون ستون | – نیاز به محاسبات دقیق – اجرای پیچیدهتر | سالن نمایشگاه، مراکز فرهنگی، فضاهای عمومی شهری |
هایپار (Hypar) | فرم دوانحنایی، شبیه زین اسب ولی با سطح گستردهتر | – مقاومت بالا در برابر باد – توزیع یکنواخت نیروها- زیبایی شاخص | – هزینه ساخت بالاتر – نیاز به نیروی متخصص | استادیومها، سالنهای ورزشی، پروژههای شاخص معماری |
قوسی (Arched) | پوشش پارچه روی قوسهای فلزی یا آلومینیومی | – نصب ساده- ظاهر کلاسیک و منظم – مقاومت در برابر باد | – محدودیت در طراحی خلاقانه – زیبایی کمتر نسبت به فرمهای مدرن | پارکینگها، گذرگاهها، سولههای موقت |
خیمهای (Tent) | چند نقطه اوج در ارتفاعهای مختلف، الهامگرفته از چادر عشایری | – حس سنتی و مدرن – پایداری بالا در برابر باران- نصب سریع | – محدودیت در ابعاد بزرگ – کمتر مناسب پروژههای لوکس | آلاچیق، جشنوارهها، محوطههای تفریحی و نمایشگاهی |
ساختارهای سازهای در سقفهای چادری

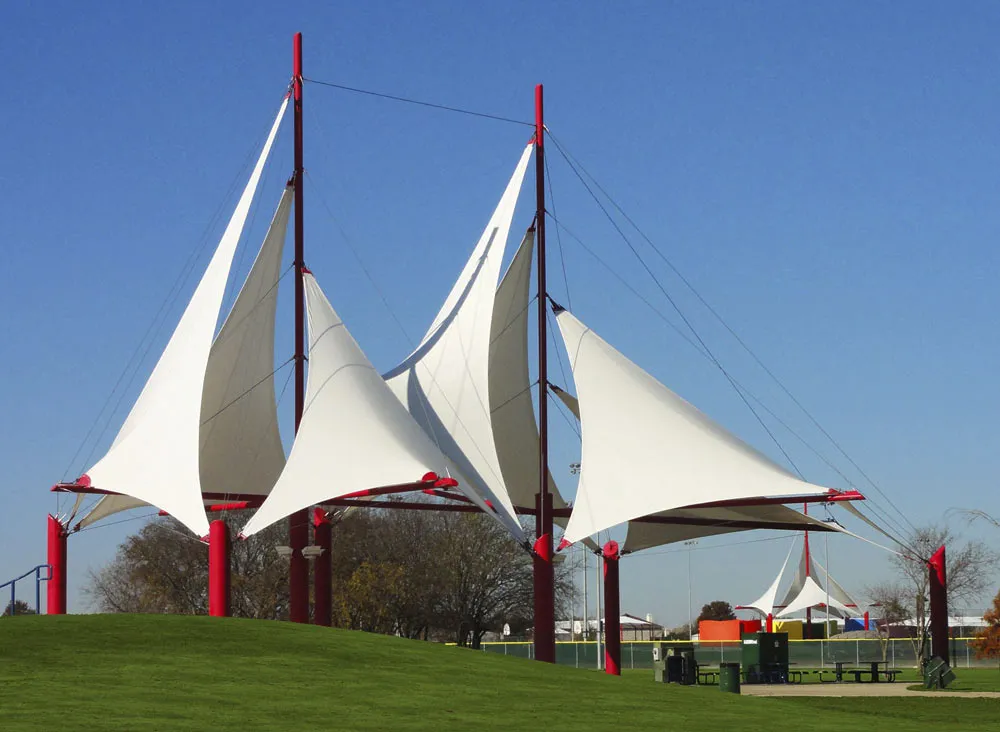

تکیهگاه کابلی (Cable-Supported)
در سازههای کابلی، بار اصلی سقف توسط شبکهای از کابلهای کشیده شده بین ستونها یا پایههای اطراف تحمل میشود. پارچه روی این کابلها کشیده شده و فرم نهایی سازه را ایجاد میکند. این مدل بهویژه برای پوشش دهانههای بسیار بزرگ بدون نیاز به ستون میانی مناسب است و جلوهای مدرن و سبک به محیط میبخشد. استفاده از کابلهای فولادی با مقاومت بالا در این سیستم ضروری است، چراکه کوچکترین ضعف میتواند کل ساختار را تحت تأثیر قرار دهد. استادیومها و سالنهای ورزشی از مهمترین کاربردهای این مدل هستند.

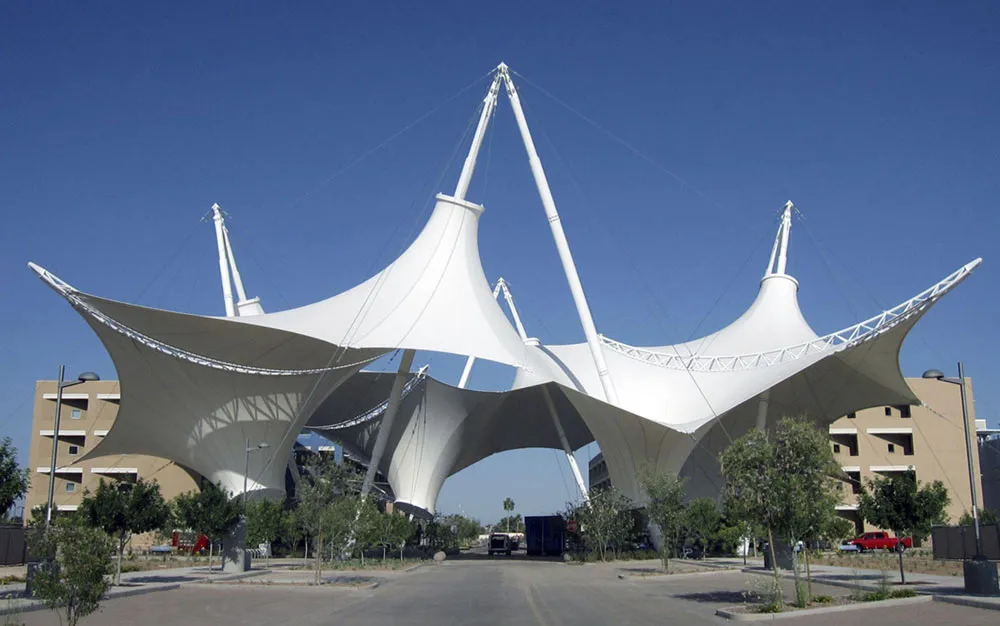

تیرک مرکزی یا جانبی (Mast-Supported)
در این نوع سازه، یک یا چند تیرک بهعنوان ستونهای اصلی عمل میکنند و پارچه به این تیرکها متصل میشود. شکل ظاهری آن شباهت زیادی به خیمههای سنتی دارد و به همین دلیل در فضاهای تفریحی یا محوطههای باز پرطرفدار است. این سیستم سادهتر از مدل کابلی است و به هزینه کمتری برای اجرا نیاز دارد، اما وجود ستون در وسط یا اطراف ممکن است محدودیتهایی در دید یا کاربری فضا ایجاد کند. از این مدل معمولاً برای آلاچیقها، محوطه کافیشاپها و سایبانهای موقت استفاده میشود.

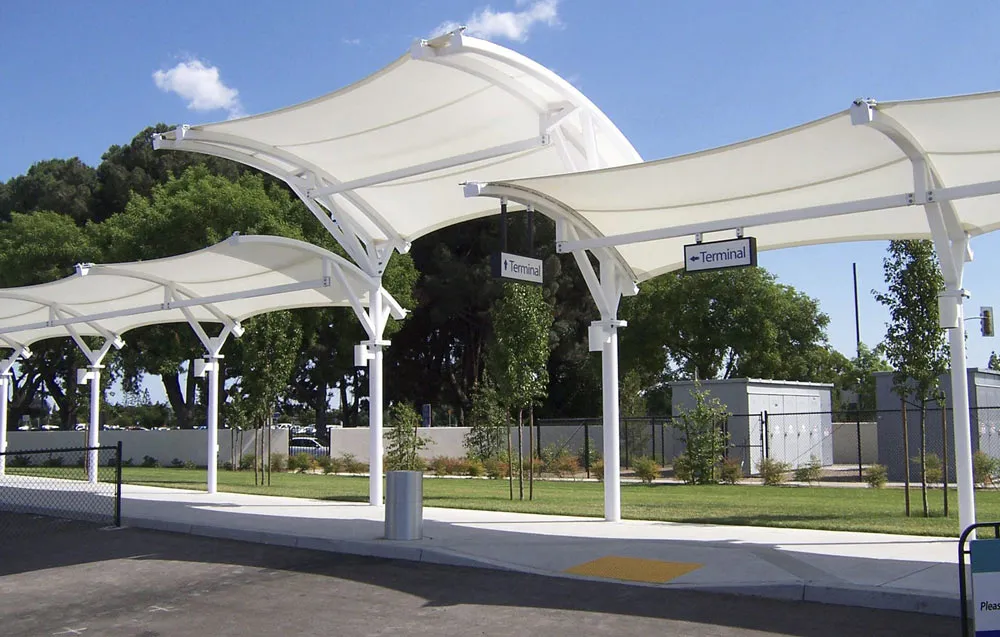

سازه مدولار (Modular Structure)
سازه مدولار از کنار هم قرار گرفتن چندین واحد کوچکتر تشکیل میشود که هر یک میتوانند بهطور مستقل اجرا شوند. این روش انعطافپذیری بالایی دارد و در صورت نیاز به توسعه یا تغییر کاربری فضا، میتوان بهسادگی ماژولهای جدیدی اضافه کرد. ظاهر آن ترکیبی از نظم و تکرار است و برای پروژههایی مثل مراکز خرید، پارکینگهای بزرگ و فضاهای شهری ایدهآل است. البته طراحی و هماهنگی بین ماژولها نیازمند دقت مهندسی بالا است تا در نهایت یک ساختار یکپارچه و زیبا حاصل شود.
متریال و پارچههای مورد استفاده در سازه چادری
۱. پارچه PVC/PVDF
این نوع متریال پرکاربردترین انتخاب در سازههای چادری است. لایه اصلی آن از پلیاستر با روکش PVC ساخته میشود و معمولاً یک لایه PVDF نیز به آن اضافه میکنند تا خاصیت خودتمیزشوندگی و مقاومت در برابر اشعه UV تقویت شود. وزن این پارچهها حدود ۷۰۰ تا ۱۵۰۰ گرم بر مترمربع است و مقاومت کششی بالایی (۲۵۰۰–۵۵۰۰ نیوتن در ۵ سانتیمتر) دارند. از نظر نور، حدود ۵ تا ۱۰ درصد عبور میدهند و همین باعث روشنایی ملایم زیر سقف میشود. عمر مفید آن در مناطق آفتابی بین ۱۰ تا ۱۵ سال است و به دلیل قیمت اقتصادی، بهترین انتخاب برای پروژههای عمومی مانند آلاچیقها، رستورانهای روباز، سایبانهای موقت و مراکز تجاری کوچک است.
در سقفهای چادری بامتک صرفا از پارچه PVC برند Serge Ferrari فرانسه استفاده میشود.
۲. پارچه PTFE (روی فایبرگلس)
این متریال یکی از بادوامترین گزینهها در دنیا محسوب میشود. لایه اصلی آن از الیاف شیشه (فایبرگلس) است که با روکش PTFE (تفلون) پوشیده میشود. ویژگی بارز آن، خودپاکشوندگی طبیعی است؛ بهطوریکه باران میتواند سطح آن را تمیز نگه دارد. دامنه دمایی کاری آن از °C73- تا °C232+ است و در برابر آتش، کلاس A (غیرقابلاشتعال) را دارد. عمر مفید این متریال بیش از ۳۰ سال است و به همین دلیل برای پروژههای دائمی و مهم مثل استادیومها، سالنهای چندمنظوره، مراکز خرید بزرگ و فضاهای شهری شاخص استفاده میشود. هزینه اولیه بالاست، اما در بلندمدت مقرونبهصرفه خواهد بود.
۳. ETFE (اتیلن تترافلوئورو اتیلن)
ETFE در واقع یک فیلم پلیمری شفاف است که بهصورت لایهای یا بالشتکهای بادی (ETFE cushions) اجرا میشود. ضخامت آن معمولاً ۸۰ تا ۵۰۰ میکرون است و امکان استفاده در ۲ تا ۵ لایه وجود دارد که بسته به تعداد لایهها، میزان عایق حرارتی و عبور نور تغییر میکند. این متریال میتواند تا ۹۵٪ نور طبیعی را عبور دهد و حتی امواج UV را نیز منتقل کند، بنابراین برای طراحیهای معماری مدرن و شفاف ایدهآل است. وزن بسیار سبکی دارد و سطح آن بهطور طبیعی گردوغبار کمی جذب میکند. نقطه ذوب آن حدود °C265 است و مقاومت بالایی در برابر عوامل محیطی دارد. از این متریال بیشتر در پروژههای لوکس و شاخص مانند سقف استادیومهای مدرن، مراکز خرید پیشرفته و بناهای نمادین شهری استفاده میشود.
۴. HDPE
HDPE بیشتر برای سایهاندازی و نه پوشش کامل باران به کار میرود. این متریال بافتی مشبک دارد که امکان عبور جریان هوا و بخشی از نور را فراهم میکند. میزان UV Block آن حدود ۹۵ تا ۹۷ درصد است و برای کاهش دمای محیط و ایجاد سایه مؤثر بسیار مناسب است. طول عمر آن حدود ۵ تا ۱۰ سال است و هزینه اجرای آن نسبت به سایر متریالها بسیار پایینتر است. از آنجا که ضدآب کامل نیست، بیشتر در سایبان پارکینگها، زمینهای بازی، فضاهای سبز و ویلاها کاربرد دارد. به دلیل قیمت اقتصادی و قابلیت تعویض سریع، یکی از محبوبترین گزینهها برای پروژههای سبک محسوب میشود.
مزایا و معایب سازه های چادری
مزایای سقف چادری
- وزن سبک و پوشش دهانههای بزرگ
بهدلیل اتکا بر نیروی کشش به جای فشار، این سازهها قادرند دهانههای وسیع را بدون نیاز به ستونهای میانی بپوشانند. این ویژگی برای استادیومها و مراکز نمایشگاهی بسیار ارزشمند است. - زیبایی و فرمپذیری معماری
انعطاف بالای پارچه و امکان اجرای فرمهای خلاقانه (مخروطی، هایپار، زیناسبی و …) باعث میشود معماران آزادی زیادی در طراحی داشته باشند. این موضوع علاوه بر کارکرد، جنبهی هویتی و زیباییشناسی پروژه را تقویت میکند. - مقاومت در برابر شرایط جوی
پارچههای مخصوص مانند PVC و PTFE به گونهای طراحی شدهاند که در برابر بادهای شدید، باران، برف و اشعهی UV دوام بیاورند. طول عمر آنها با انتخاب متریال مناسب میتواند بیش از ۳۰ سال باشد. - نصب سریع و نگهداری پایینهزینه
در مقایسه با سازههای سنتی بتنی یا فلزی، اجرای سقفهای چادری بسیار سریعتر انجام میشود. همچنین وزن کم مصالح باعث صرفهجویی در هزینهی فونداسیون و زیرساخت میشود. نگهداری آنها نیز با شستوشوی دورهای ساده انجام میشود.
معایب سقف چادری
- هزینه اولیه نسبتاً بالا
بهویژه در مدلهای دائمی و متریالهای مرغوب (مانند PTFE و ETFE)، هزینه شروع پروژه بیشتر از سایبانهای سنتی است؛ اگرچه در بلندمدت مقرونبهصرفه میشوند. - نیاز به نیروی متخصص برای اجرا
به دلیل پیچیدگی محاسبات مهندسی و کشش دقیق پارچه، اجرای این سازهها تنها باید توسط تیمهای متخصص انجام شود. کوچکترین خطا در کشش یا اتصال میتواند دوام سازه را کاهش دهد. - حساسیت به کیفیت متریال
انتخاب پارچههای بیکیفیت یا عدم توجه به گرید مناسب میتواند باعث پارگی یا فرسودگی زودهنگام شود. در نتیجه، انتخاب متریال معتبر و دارای گارانتی حیاتی است. - محدودیت در عایق صوتی و حرارتی
برخلاف سقفهای سنتی، پارچههای چادری عایق صوتی و حرارتی کامل نیستند و در برخی پروژهها نیاز به تمهیدات تکمیلی وجود دارد.
اجرای سازههای چادری (از طراحی تا نصب)
فرآیند اجرای یک سقف چادری تنها به کشیدن پارچه ختم نمیشود، بلکه یک مسیر چندمرحلهای است که از طراحی مفهومی شروع شده و تا نصب دقیق غشا ادامه پیدا میکند. هر یک از این مراحل باید توسط تیم متخصص انجام شود تا سازه در نهایت علاوه بر زیبایی، دوام و ایمنی لازم را هم داشته باشد.
مرحله طراحی (معماری + محاسبات مهندسی)
در نخستین گام، معمار بر اساس نیاز پروژه و فضای موجود، فرم مناسب (مخروطی، هایپار، زیناسبی و …) را انتخاب میکند. سپس مهندسان سازه وارد عمل شده و با استفاده از نرمافزارهای تخصصی مانند RFEM یا Easy، محاسبات بارگذاری (باد، برف، زلزله) و کشش پارچه را انجام میدهند. در این مرحله، طرح سهبعدی، دیتیل اتصالها و نقشههای اجرایی آماده میشوند.
انتخاب متریال و فرم مناسب
پس از تایید فرم، متریال متناسب با شرایط پروژه انتخاب میشود. برای پروژههای موقت یا اقتصادی، PVC/PVDF بهترین گزینه است. در مقابل، پروژههای دائمی و شاخص به سمت PTFE یا ETFE میروند. در این مرحله، عواملی مثل طول عمر مورد انتظار، شرایط آبوهوایی، بودجه و شفافیت نور بررسی و نهایی میشوند.
ساخت اسکلت فلزی / آلومینیومی
برای نگهداشتن غشا، اسکلت فلزی یا آلومینیومی ساخته میشود. در پروژههای بزرگ از فولاد با مقاطع سنگین استفاده میشود و در پروژههای سبکتر، آلومینیوم به دلیل وزن پایین و مقاومت در برابر خوردگی کاربرد بیشتری دارد. دقت در اجرای جوشها، پیچ و مهرهها و پوشش ضدزنگ، عمر مفید سازه را تضمین میکند.
نصب پارچه و کشش غشا
آخرین مرحله، کشیدن غشای پارچهای روی اسکلت است. این کار باید با دستگاههای کشش هیدرولیک یا مکانیکی انجام شود تا نیروی کشش بهطور یکنواخت در کل سطح توزیع شود. پس از نصب، اتصالات لبهها و نقاط قلاب بررسی و محکم میشوند تا سازه در برابر باد و باران پایدار بماند. در پایان، تست بارگذاری و آببندی انجام میشود تا سازه آماده بهرهبرداری گردد.
کاربردهای سقف چادری در معماری مدرن
رستورانها و کافیشاپها
یکی از پرکاربردترین فضاها برای سقفهای چادری، محوطههای روباز رستورانها و کافههاست. این سازهها علاوه بر ایجاد سایه و سرپناه، جلوهای مدرن و جذاب به محیط میدهند که تجربه مشتری را بهبود میبخشد. قابلیت متحرک بودن در برخی مدلها نیز امکان باز و بسته کردن سقف را فراهم میکند تا در روزهای آفتابی و شبهای خنک فضای دلنشینی ایجاد شود.
مراکز خرید و نمایشگاهها
در مراکز خرید و نمایشگاهها، سقفهای چادری علاوه بر تأمین پوشش و محافظت، به عنوان عنصر شاخص معماری عمل میکنند. سازههای کششی به دلیل پوششدهی دهانههای وسیع بدون ستونهای مزاحم، فضای ایدهآلی برای غرفهها و مسیرهای عبور فراهم میکنند. در بسیاری از مالهای مدرن، این نوع سقفها در ورودیها و محوطههای میانی برای جذب بازدیدکنندگان استفاده میشوند.
استادیومها و سالنهای ورزشی
یکی از شناختهشدهترین کاربردهای بینالمللی سقفهای چادری، استفاده در استادیومها و سالنهای ورزشی است. سبکی متریال و توانایی پوششدهی گسترده، همراه با مقاومت در برابر بار باد و برف، این متریالها را به انتخابی ایدهآل برای چنین پروژههایی تبدیل کرده است. نمونه بارز آن استادیوم آلیانز آرنا در آلمان است که از ETFE برای پوشش استفاده میکند.

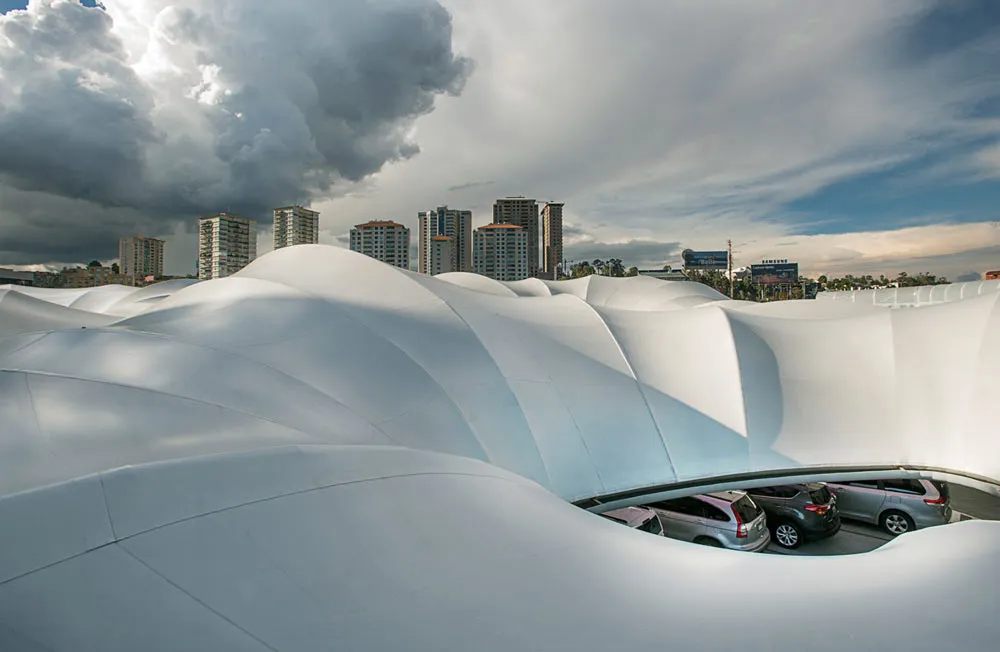

پارکینگها و فضاهای گردشگری
برای پارکینگهای عمومی و خصوصی، سقفهای چادری به دلیل نصب سریع، هزینه مناسب و زیبایی بصری بهوفور استفاده میشوند. همچنین در مناطق گردشگری مانند پارکها، ساحلها و مراکز تفریحی، این سازهها به ایجاد سایه و رفاه بازدیدکنندگان کمک میکنند. HDPE بهویژه در این کاربردها رایج است زیرا علاوه بر قیمت اقتصادی، تهویه طبیعی و سایه مناسب ایجاد میکند.

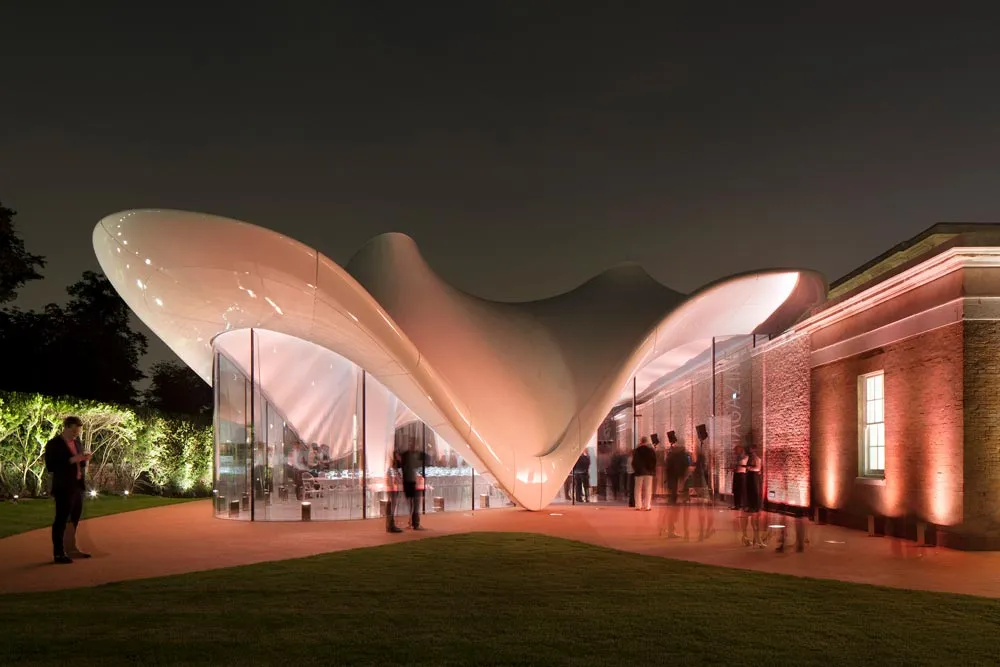

فضاهای مذهبی و فرهنگی
سقفهای چادری بهدلیل فرمهای نرم و زیبای خود، در طراحی فضاهای مذهبی و فرهنگی نیز بهکار میروند. این سازهها میتوانند علاوه بر پوششدهی، نمادی از خلاقیت معماری باشند. در بسیاری از کشورها، در محوطههای مذهبی روباز یا مراکز فرهنگی، سازههای چادری برای ایجاد حس روحانیت و شکوه معماری استفاده میشوند.
هزینه و عوامل مؤثر در قیمت سقف چادری
قیمت یک سقف چادری وابسته به مجموعهای از عوامل فنی و اجرایی است و نمیتوان برای همه پروژهها یک عدد ثابت در نظر گرفت. این هزینه معمولاً بر اساس متریال انتخابی، ابعاد پروژه، نوع سازه (ثابت یا متحرک) و شرایط محیطی تعیین میشود. آگاهی از این عوامل به کارفرما کمک میکند تا انتخاب بهینهتری داشته باشد.
نوع متریال
انتخاب متریال مهمترین عامل در تعیین قیمت است. PVC بهدلیل اقتصادی بودن، در پروژههای کوچک و متوسط رایجترین گزینه است. PTFE بهدلیل دوام ۳۰+ سال و مقاومت بالا هزینه بیشتری دارد و بیشتر در پروژههای دائمی و شاخص استفاده میشود. ETFE لوکسترین و گرانترین متریال است که در پروژههای معماری مدرن و خاص کاربرد دارد. HDPE نیز اقتصادیترین گزینه برای سایبانهای ساده محسوب میشود.
ابعاد و دهانه پوشش
هرچه ابعاد پروژه و دهانه پوشش بزرگتر باشد، نیاز به متریال بیشتر، کابلهای ضخیمتر و سازه فلزی سنگینتر وجود دارد. همین امر بهطور مستقیم هزینه نهایی را افزایش میدهد.
ثابت یا متحرک بودن سقف
سقف متحرک بهدلیل مکانیزم حرکتی (ریل، موتور، باز و بستهشونده) هزینه بالاتری نسبت به مدلهای ثابت دارند. همچنین نگهداری و تعمیرات سازه چادری متحرک نیز به بودجه بیشتری نیاز دارد.
شرایط جغرافیایی و اقلیمی
در مناطق با بادهای شدید یا بارش برف سنگین، طراحی سازه باید مقاومتر باشد که هزینه فلز و کابل را بالا میبرد. همچنین در مناطق مرطوب یا ساحلی، استفاده از متریال ضدخوردگی ضروری است.
هزینه نصب و نگهداری
اجرای دقیق توسط تیم متخصص، بخش مهمی از هزینه نهایی است. همچنین هزینه نگهداری (شستوشو، بررسی کابلها و پارچه) در طول عمر پروژه باید در نظر گرفته شود.
سقفهای سنتی معمولاً سنگین و پرهزینهاند، در حالیکه سقف چادری با متریال سبک و انعطافپذیر، دهانههای بزرگ را بدون ستونهای مزاحم میپوشاند. این سازهها سریعتر نصب میشوند و هزینه نگهداری کمتری دارند.
بله، در صورتی که طراحی و نصب توسط تیم متخصص انجام شود. سازههای چادری با محاسبات دقیق مهندسی ساخته میشوند و در برابر بادهای شدید و بار برف پایدار خواهند بود.
نگهداری شامل شستوشوی دورهای پارچه، بررسی کابلها و اتصالات و بازبینی پوشش ضدزنگ اسکلت فلزی است. در صورت نگهداری مناسب، سازه دوام بسیار بالاتری خواهد داشت.
از رستورانها و کافهها گرفته تا استادیومهای ورزشی، پارکینگها، مراکز خرید و فضاهای فرهنگی و مذهبی. این سازهها هم بهعنوان پوشش کاربردی و هم بهعنوان المان معماری مورد استفاده قرار میگیرند.
